孔口流量计是一种被广泛应用于工业控制和流体测量领域的常见流量测量仪器。它利用孔口作为节流件，通过测量大气压和取压孔处的压力差来确定气体的体积流量。

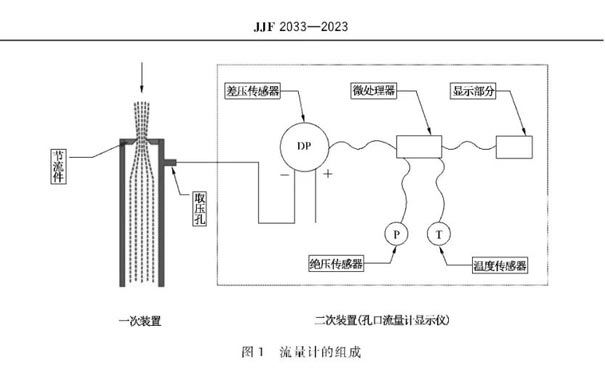

流量计由一次装置(包括节流件、取压孔和后端直管段)和二次装置(差压传感器、绝压传感器、温度传感器、微处理器、显示部分等)组成。
二次装置中差压传感器用于测量流量计两端的差压值(正端接大气、负端接流量计取压孔)；绝压传感器和温度传感器为选配件，绝压传感器用于测量环境大气压，温度传感器可测量环境温度。
孔口原理是基于伯努利定律的流量测量原理。伯努利定律是描述流体在流动过程中能量守恒的定律，它表明在静态压力、动态压力和位能之间存在一种平衡关系。在流体通过孔口时，由于流体速度的增加，静态压力会降低，从而形成压力差。这个压力差就是孔口流量计测量流量的基础。
孔口流量计测量气体体积流量，以伯努利方程和流动连续性方程为依据，当被测气体流经节流件时，其下游的压力产生变化，与大气压产生差压，根据差压、流体密度等数据，再通过公式就可得到气体的体积流量。
以上是对“孔口流量计组成及工作原理”的相关介绍。孔口流量计是一种简单而有效的流量测量仪器，具有结构简单、可靠性高、测量范围广、精度较高和响应速度快等优势，广泛应用于工业控制和流体测量领域。
我司产品GHK-7000K型孔口流量校准器，采用孔口流量计法测量气体流量，应用微控制器和传感器技术，根据HJ/T368-2007《环境保护产品技术要求标定总悬浮颗粒物采样器用的孔口流量计》的要求设计制造，控制精准、准确可靠，可用于大中小流量空气采样器流量校准。
