皂膜流量计是一种用于测量微小气体流量的专用仪器。它可以分为直读式玻瑞管皂膜流量计（以下简称为皂膜流量计）和电子皂膜流量计，那么皂膜流量计和电子皂膜流量计有何区别？直读式玻瑞管皂膜流量计的最大流量通常为12L/min，而电子皂膜流量计的最大流量通常为60L/min。（JJG586-2006《皂膜流量计检定规程》），另外两者在结构与工作原理上也存在一定区别。
皂膜流量计的结构包括具有刻度的皂膜管和下方的进气口，皂膜管的底部连接着一个胶球，其中装有皂膜液。
电子皂膜流量计和皂膜流量计结构上的区别在于，电子皂膜流量在皂膜管的外壁上安装了下限传感器和上限传感器，并配备了显示仪表。

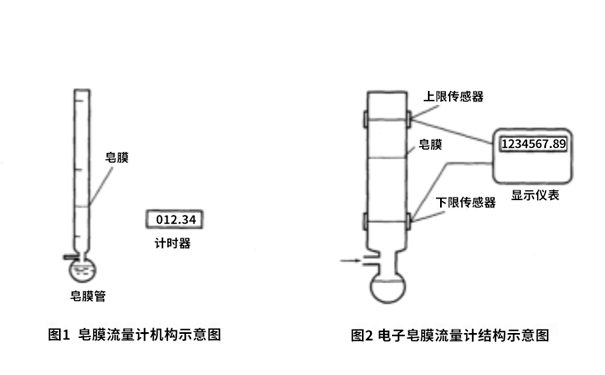

图1显示了皂膜流量计的结构，图2显示了电子皂膜流量计的结构。
皂膜流量计的工作原理：气源中的气体通过流量调节装置调整到所需流量后，进入皂膜管的进气口，挤压胶球（或采用其他方法）生成皂膜。由于进气口处的压力，皂膜以匀速上升。当皂膜上升到皂膜管的下刻线时，计时器开始计时；当皂膜上升到皂膜管的上刻线时，计时器停止计时。通过测量得到的时间和皂膜管两刻线之间的容积，可以计算出流过流量计的瞬时流量。
而电子皂膜流量计在皂膜上升过程中，当经过外壁安装的一对传感器的下限和上限时，显示仪表直接显示出瞬时流量。显示仪表还可以显示设置的参数，例如容积、温度和大气压力等。
以上是从结构与工作原理两方面对皂膜流量计与电子皂膜流量计的区别作出的简单比较。
我公司产品-GHK-7000Z是一款具有高中低三种流量选择的电子皂膜流量计，采用红外线传感装置与微电脑数据处理技术，检测速度快，测量精度高，可用于大气采样器、粉尘采样器、微生物采样器、烟气采样器、气相色谱等仪器仪表的流量校准、标定。该款电子皂膜流量计满足JJG586-2006《皂膜流量计检定规程》的相关要求。
